Treoir Deiridh maidir le Feistis Buttweld: Gach rud a theastaíonn uait a bheith ar eolas

Cad iad Feistis Píopaí Butt Weld

Feistis píopa táthú Butt is comhpháirteanna iad a úsáidtear chun codanna de phíobáin a nascadh, a atreorú, nó a fhoirceannadh laistigh de chóras píopaí trí iad a tháthú go díreach chuig foircinn an phíobáin, ag cruthú comhpháirteach buan, sceite-resistant. Murab ionann agus feistis táthaithe snáithithe nó soicéad, tá feisteas táthú butt beveled ag na himill chun ligean don welder an feisteas agus an píopa a chomhleá le chéile i dtáthú leanúnach amháin, rud a fhágann go bhfuil dromchla inmheánach réidh le cur isteach íosta ar shreabhadh.

Tá an modh nasctha seo bail ar fónamh orthu go forleathan in iarratais thionsclaíocha ardbhrú agus ardteochta, lena n-áirítear píblínte ola agus gáis, áiseanna giniúna cumhachta, agus gléasraí próiseála ceimiceacha, áit a bhfuil sláine comhpháirteach faoi choinníollacha foircneacha neamh-shainaitheanta. Toisc go n-éiríonn an táthú féin mar chuid den struchtúr píopa seachas nasc meicniúil ar leith, is gnách go dtugann feisteas táthú butt neart agus iontaofacht níos fearr i gcomparáid le modhanna comhcheangail eile.

Cineálacha Coitianta Feistis Butt Weld

Tagann roinnt cruthanna caighdeánaithe ar fheistis táthaithe cnapáin, gach ceann acu deartha chun feidhm shonrach a chomhlíonadh laistigh de leagan amach píobaireachta. Cabhraíonn sé le hinnealtóirí agus le foirne soláthair an chomhpháirt cheart a shonrú do gach feidhmchlár trí na cineálacha seo a thuiscint.

Elbows

Athraíonn uillinneacha treo sreabhadh an phíobáin, ar fáil de ghnáth i bhfoirmíochtaí 45 céim agus 90 céim, chomh maith le ga fada agus éagsúlachtaí ga gearr. Tá uillinn ga fada níos coitianta i gcórais phíobáin ghinearálta toisc go gcruthaíonn siad trasdul sreafa níos míne, ag laghdú titim brú agus suaiteacht i gcomparáid le roghanna eile ar gha gearr.

tíonna

tíonna allow a pipeline to branch into two directions, either as an equal tee, where all three openings share the same diameter, or a reducing tee, where the branch outlet is smaller than the main run. Tees are essential in systems requiring flow distribution or the integration of secondary lines into a main pipeline.

Laghdaitheoirí

Laghdaitheoirí connect pipe sections of different diameters, allowing a system to transition smoothly from a larger to a smaller pipe size, or vice versa. Concentric reducers maintain a centered axis between both pipe ends, while eccentric reducers offset one side, often used when maintaining a level top or bottom surface is necessary for drainage or equipment alignment.

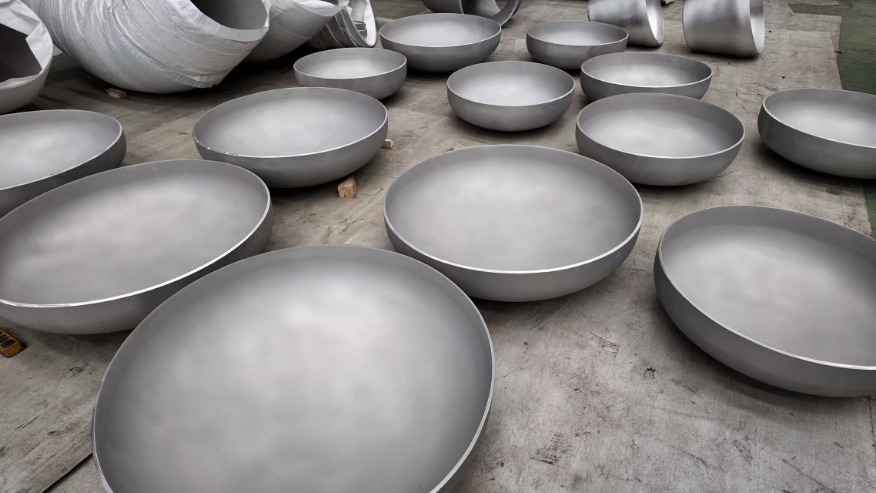

caipíní

caipíní are used to seal the end of a pipeline, providing a permanent closure that withstands the same pressure and temperature conditions as the rest of the system. These are commonly used at line terminations or during system testing phases before further sections are added.

Ábhair a Úsáidtear i Déantúsaíocht Feisteas Butt Weld

Cuireann roghnú ábhar isteach go mór ar fheidhmíocht, ar chostas, agus ar oiriúnacht iarratais na bhfeisteas táthúcháin butt. Imlíníonn an tábla thíos ábhair choiteanna agus a gcásanna úsáide tipiciúla laistigh de chórais píobaireachta tionsclaíocha.

Tiús Balla agus Rátálacha Sceidil a Thuiscint

Déantar feistis táthú butt a mheaitseáil le sceidil píopaí sonracha, rud a léiríonn tiús bhalla an fheistis i gcoibhneas lena thrastomhas seachtrach. Áirítear le sceidil choitianta Sceideal 10, 40, agus 80, le huimhreacha sceidil níos airde ag léiriú ballaí níos tiús atá in ann seasamh le brú inmheánach níos mó. Tá sé ríthábhachtach an sceideal ceart a roghnú, toisc go bhféadfadh tiús bhalla mímheaitseála idir an feisteas agus an píopa ceangail pointí laga a chruthú ag an gcomhpháirteach táthú, rud a chuireann isteach ar shláine iomlán an chórais.

De ghnáth ríomhann innealtóirí rátálacha sceidil riachtanacha bunaithe ar bhrú oibriúcháin an chórais, ar theocht, agus ar airíonna meicniúla an ábhair ar leith, go minic ag tagairt do chaighdeáin mar ASME B16.9, a rialaíonn ceanglais tríthoiseach agus lamháltais maidir le feistis táthú butt de dhéantús an mhonarcha.

Buntáistí Buntáistí a bhaineann le Feistis Butt Weld Thar Chineálacha Nasc Eile

Tá buntáistí praiticiúla éagsúla ag baint le feistis táthaithe cnapáin a fhágann gurb iad an rogha is fearr le haghaidh feidhmeanna tionsclaíochta éilitheacha i gcomparáid le roghanna snáithithe nó flanged.

• Neart comhpháirteach níos fearr mar gheall ar an nasc lán-chomhleáite idir feistiú agus píopa.
• Riosca laghdaithe sceite i gcomparáid le naisc snáithithe, ar féidir leo scaoileadh faoi chreathadh nó timthriall teirmeach.
• Toradh inmheánach mín a íoslaghdaíonn suaiteacht agus titim brú trasna an fheistis.
• Is fearr a oireann do chórais ardteochta agus ardbhrú nuair a d’fhéadfadh teip ar ailt mheicniúla.
• Ceanglais chothabhála fadtéarmacha níos ísle nuair a dhéantar iad a tháthú agus a iniúchadh i gceart.

Breithnithe Suiteáil agus Rialú Cáilíochta

Éilíonn suiteáil cheart feisteas táthú butt táthairí oilte agus aird chúramach ar ullmhúchán comhpháirteach, lena n-áirítear beveling cruinn agus ailíniú sula dtosaíonn an táthú. D'fhéadfadh lochtanna táthaithe a bheith mar thoradh ar aon mhí-ailíniú nó bearna neamhréireach idir an feisteas agus an píopa a chuireann isteach ar shláine struchtúrach an chomhpháirteach, go háirithe in iarratais ardbhrú nuair a d'fhéadfadh iarmhairtí tromchúiseacha sábháilteachta a bheith ag teip.

Úsáidtear bearta rialaithe cáilíochta cosúil le tástáil radagrafaíochta, iniúchadh ultrasonaic, agus tástáil treáite ruaime go coitianta chun sláine táthúcháin a fhíorú tar éis na suiteála, go háirithe i gcórais ríthábhachtacha cosúil le giniúint cumhachta nó próiseáil peitriceimiceach nuair a d'fhéadfadh teip thubaisteach thar am a bheith mar thoradh ar lochtanna táthúcháin neamhbhraite.

Ag Roghnú Feisteas Táthú Butt Ceart do Do Thionscadal

Is éard atá i gceist leis an bhfeistiú ceart táthú butt ná go leor fachtóirí a mheas le chéile, lena n-áirítear brú oibriúcháin an phíobáin, raon teochta, sreabhach nó gás atá á iompar, agus na coinníollacha comhshaoil máguaird. Cinntíonn oibriú go dlúth le soláthróir eolach agus tagairt a dhéanamh do chaighdeáin tionscail is infheidhme go bhfuil na feisteas roghnaithe, na hábhair agus na rátálacha sceidil ag teacht go beacht le héilimh an chórais phíobáin ar leith, rud a thacaíonn le hiontaofacht agus sábháilteacht fhadtéarmach ar fud na suiteála ar fad..
